TECCOシステムG65/4のコンポーネント

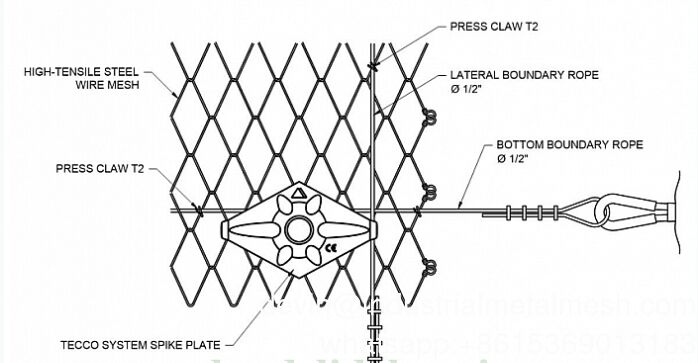

高張力テッコメッシュコンポーネント
• テッコメッシュ。斜面落石保護システムシステム用の高張力鋼高張力テッコメッシュの主要部分。高張力鋼線で作られており、優れた耐食性•性能を備えています。1770 N/m2の引張強度は、斜面と人々を最大限に保護します。
• 鋼製アンカー。鋼製アンカーは、直径25mmの異形鉄筋で作られており、主に高張力テッコメッシュを岩や土の斜面に固定するために使用されます。斜面全体とテッコメッシュの安定性を提供できます。
• クロータイプのスパイクプレート。クロータイプのスパイクプレートは、通常、釘と一緒に使用して、高張力テッコメッシュを斜面にしっかりと固定します。クロー設計により、スパイクプレートはより安定した堅固な構造になります。
• 土または岩の釘。クロータイプのスパイクプレートと一緒に使用して、高張力テッコメッシュを山に固定します。高引張強度と堅固な構造により、長寿命で良好な状態を保ちます。
• クリップ。クリップは、隣接する高張力テッコメッシュをしっかりと接続するために使用されます。縫合ロープの代替品であり、接続は通常、重なりがありません。
• 縫合ロープ。隣接するテッコメッシュを接続するために使用されます。そして、接続は通常、重なりがあります。クリップの代わりに利用できます。
• 境界ロープ。高張力テッコメッシュを通過し、高張力テッコメッシュとシステムの安定性のためにアンカーに固定します。

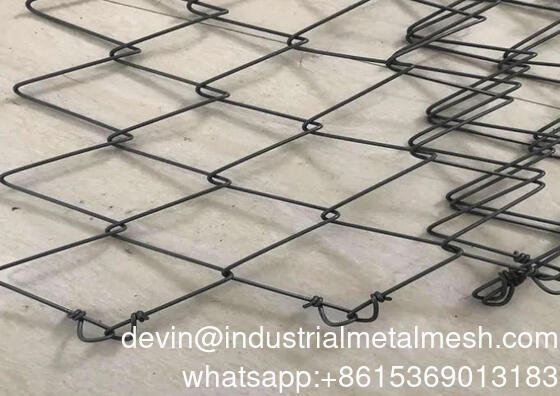

1. 材質タイプ：高張力鋼線
2. メッシュ形状：菱形
3. ワイヤ直径：0.157インチ（4 mm）

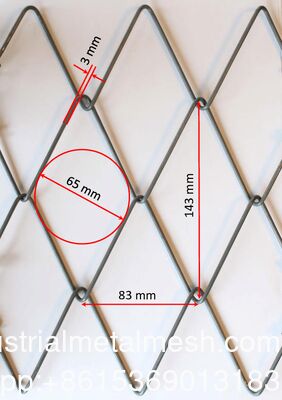

4. メッシュ対角寸法：3.27 x 5.43インチ（83 x 138 mm）、変動幅+/- 3％
5. メッシュ幅：2.56インチ（65 mm）、変動幅+/- 3％
6. 総メッシュ高さ：0.59インチ（15 mm）、変動幅+/- 10％
7. メッシュクリアランス：0.28インチ（7 mm）、変動幅+/- 10％
8. 引張強度：≥ 256 ksi（≥ 1765 MPa）
9. 腐食保護：GEOBRUGG SUPERCOATING®（95％亜鉛と5％アルミニウムで構成）
10. 耐荷重と機械的特性：10. メッシュの引張強度：≥ 17.1 kips/ft（≥ 250 kN/m）
11. 穿刺に対する耐荷重：62.9 リップ/83.2 kips（≥ 290 kN / ≥ 370 kN）
12. せん断に対する耐荷重：31.5 kips / 41.6 kips（≥ 140 kN / ≥ 185 kN）
13. 斜面平行引張応力に対する抵抗：11.2 kips / 16.9 kips（≥ 50 kN / ≥ 75 kN）
14. 縦引張強度試験における伸び：6.0％未満
15. ロール寸法：15. ロール幅：11.5フィート（3.5メートル）
16. ロール長：98.4フィート（30メートル）
17. ロールあたりの総表面積：1130 ft²（105 m²）
18. 平方フィートあたりの重量：0.676 lbs/ft²（3.3 kg/m²）
19. ロールあたりの総重量：764 lbs（347 kg）

高張力テッコメッシュの利点
落石防止ネットは、他のタイプの落石防止対策よりもいくつかの利点があります。まず第一に、費用対効果が高く、メンテナンスが最小限で済みます。バリアやフェンスなどの他の落石防止対策とは異なり、落石防止ネットは頻繁な交換、修理、再塗装を必要としません。さらに、迅速に設置できるため、周囲への影響を最小限に抑えることができます。
高張力高張力テッコメッシュもダイヤモンド構造に織られており、保管に非常に便利です。機械化された技術の助けを借りて、高張力テッコメッシュを簡単に、そして迅速に広げて設置できるため、プロジェクトの時間を大幅に節約できます。


高張力テッコメッシュの正しいシステム設置プロセス
ステージI：設計要件に従った斜面のクリアリングとレベリング
ステージII：斜面上のすべての重要なポイントのマーキング（設計値に従った釘間隔、穴あけポイントなど）
ステージIII：穴あけ作業と釘の設置
ステージIV：くぼみまたは切断部分のアンカーポイントの選択と、釘頭の周囲のデールの準備
ステージV：排水またはその他の必要な要素の設置
ステージVI：土壌材料が洗い流される可能性がある場合の、緑化を強化するための浸食制御マットTECMAT®の設置
ステージVII：TECCO®メッシュの展開と固定
ステージVIII：接続クリップを使用したメッシュの個々のシートの接続
ステージIX：フレキシブルヘッドと境界ロープを備えたロープアンカーの設置
ステージX：トルクレンチを使用した設計値に従ったシステムの予張力
ステージXI：斜面の緑化（播種、ハイドロシーディングなど）
