商品の詳細:
お支払配送条件:
|
| 材料: | 鋼筋鋼板,不?? 鋼鋼板 | 厚さ: | 1.8〜6.5mm |
|---|---|---|---|
| メッシュ: | 3 - 15のmmの穴 | 表面塗装: | 自然 |
| 穴の形: | スロット | サイズ: | 1.0 x 2.0 m、1.2 x 2.4 m |

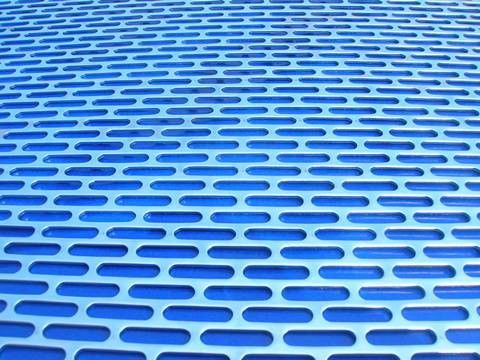

スロットホール - 液体と固体フィルタリングの最良の解決策
製品説明
スロットホール perforated sheet スロットホール perforated sheet円形または四角形の端を持つ長長な穴を掘り出すための汎用的なシートまたはコイルです.他の穴のパターンを持つ類似の孔付きシートと比較して,これは液体や固体を濾過し,シートするための最良の解決策であることが証明されています水,ワイン,穀物,種子など
様々な用途:
選択可能素材:
スロットホールの穴 perforated sheet の最も頻繁に使用される材料は,軽量,炭素鋼,不?? 鋼,アルミニウム,銅,銅および穴 perforation に適した他の材料です.
エステティックな穴のパターン
望ましい用途に応じて,次の図のように直線型または段階型を含むスロットホールの多くの配置があります.
望ましいエステティックな効果を 実現するために 指定されたスロットホールなども用意しています
穴穴は2つの端の形をしています.四角端と丸端です.それぞれが直線と散らばったパターンです.ステップパターンのラウンドエンドスロットホールは,すべてのアプリケーションの範囲の中で最も人気があります.
丸い端 45° 傾斜パターン
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Ld 8 × 40 44 × 22 | 8 | 40 | 44 | 22 | 31.6 |
| Ld 8 × 45 44 × 22 | 8 | 45 | 44 | 22 | 35.8 |
| Ld 8 × 56 54 × 54 | 8 | 56 | 54 | 54 | 14.9 |
| Ld 10 × 25 26 × 26 | 10 | 25 | 26 | 26 | 33.8 |
| Ld 10 × 30 25 × 25 | 10 | 30 | 25 | 25 | 44.6 |
| Ld 10 × 30 30 × 30 | 10 | 30 | 30 | 30 | 30.9 |
| Ld 10 × 56 54 × 27 | 10 | 56 | 54 | 27 | 36.9 |
| Ld 12 × 39 38 × 38 | 12 | 39 | 38 | 38 | 30.3 |
| Ld 16 × 60 80 × 50 | 16 | 60 | 80 | 50 | 22.6 |
| Ld 20 × 45 42 × 42 | 20 | 45 | 42 | 42 | 46.1 |
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Lv 1 × 10 7 × 14 | 1 | 10 | 7 | 14 | 20.0 |
| Lv 1.5 × 12 ∙ 10.3 × 16 | 1.5 | 12 | 10.3 | 16 | 21.3 |
| Lv 1.5 × 20 4 × 50 | 1.5 | 20 | 4 | 50 | 29.5 |
| Lv 2 × 10 10 × 15 | 2 | 10 | 10 | 15 | 25.5 |
| Lv 2 × 20 10 × 25 | 2 | 20 | 10 | 25 | 31.3 |
| Lv 2.1 × 20 5 × 25 | 2.1 | 20 | 5 | 25 | 65.7 |
| Lv 2.4 × 20 5 × 25 | 2.4 | 20 | 5 | 25 | 74.8 |
| Lv 3 × 20 5.5 × 25 | 3 | 20 | 5.5 | 25 | 84.5 |
| Lv 3 × 20 8 × 26 | 3 | 20 | 8 | 26 | 55.8 |
| Lv 3 × 20 14 × 26 | 3 | 20 | 14 | 26 | 31.9 |
| Lv 4 × 20 10 × 25 | 4 | 20 | 10 | 25 | 61.2 |
| Lv 4 × 25 6.5 × 45 | 4 | 25 | 6.5 | 45 | 66.0 |
| Lv 4.5 × 20 8 × 25 | 4.5 | 20 | 8 | 25 | 85.6 |
| Lv 4.5 × 25 7 × 60 | 4.5 | 25 | 7 | 60 | 51.5 |
| Lv4.75 × 20 15 × 25 | 4.75 | 20 | 15 | 25 | 48.1 |
| Lv 5 × 20 20 × 25 | 5 | 20 | 20 | 25 | 37.9 |
| Lv 5 × 30 9 × 35 | 5 | 30 | 9 | 35 | 91.8 |
| Lv 6 × 20 24 × 248 | 6 | 20 | 24 | 24.8 | 37.7 |
| Lv 6 × 20 26 × 40 | 6 | 20 | 26 | 40 | 21.6 |
| Lv 7 × 20 13 × 475 | 7 | 20 | 13 | 47.5 | 41.9 |
| Lv 7 × 25 12 × 30 | 7 | 25 | 12 | 30 | 91.4 |
| Lv 7 × 25 30 × 30 | 7 | 25 | 30 | 30 | 36.5 |
| Lv 8 × 40 26 × 475 | 8 | 40 | 26 | 47.5 | 49.6 |
| Lv 10 × 40 20 × 50 | 10 | 40 | 20 | 50 | 75.7 |
丸い端直線パターン
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Lg 2.4 × 20 5 × 25 | 2.4 | 20 | 5 | 25 | 37.4 |
| Lg 3 × 25 8 × 29 | 3 | 25 | 8 | 29 | 31.5 |
| Lg 4.5 × 20 8 × 25 | 4.5 | 20 | 8 | 25 | 42.8 |
| Lg 5 × 30 9 × 35 | 5 | 30 | 9 | 35 | 45.9 |
| Lg 6 × 38 11 × 52 | 6 | 38 | 11 | 52 | 38.5 |
| Lg 7 × 25 18 × 35 | 7 | 25 | 18 | 35 | 26.1 |
| Lg 8 × 40 14 × 92 | 8 | 40 | 14 | 92 | 23.8 |
| Lg 20 × 40 28 × 50 | 20 | 40 | 28 | 50 | 51.0 |
| Lg 20 × 40 28 × 48 | 20 | 40 | 28 | 48 | 53.1 |
スクエアエンド スターゲージパターン - 1
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Pv 2.6 × 25.2 13 × 30 | 2.6 | 25.2 | 13 | 30 | 33.6 |
| Pv 3.5 × 21 14 × 30 | 3.5 | 21 | 14 | 30 | 35.0 |
| Pv 5 × 10 14 × 20 | 5 | 10 | 14 | 20 | 35.7 |
| Pv 5.4 × 16 16 × 20 | 5.4 | 16 | 16 | 20 | 54.0 |
平方端直線パターン - 2
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Pg 3.5 × 21 7 × 30 | 3.5 | 21 | 7 | 30 | 35.0 |
| Pg 3.5 × 21 14 × 30 | 3.5 | 21 | 14 | 30 | 17.5 |
| Pg 4 × 18 8 × 25 | 4 | 18 | 8 | 25 | 36.0 |
| Pg 4.2 × 16 7 × 20 | 4.2 | 16 | 7 | 20 | 48.0 |
| Pg 4.2 × 16 14 × 20 | 4.2 | 16 | 14 | 20 | 24.0 |
| Pg 5.4 × 16 16 × 20 | 5.4 | 16 | 16 | 20 | 27.0 |
| Pg 9.5 × 76.2 14 × 81 | 9.5 | 76.2 | 14 | 81 | 63.8 |
| Pg 11 × 60 28 × 92 | 11 | 60 | 28 | 92 | 25.6 |
| Pg 10.2 × 25.2 30 × 50 | 10.2 | 25.2 | 30 | 50 | 17.1 |
| Pg 15 × 25 18 × 28 | 15 | 25 | 18 | 28 | 74.4 |
| Pg 15 × 50 18 × 60 | 15 | 50 | 18 | 60 | 69.4 |
| Pg 20 × 100 80 × 200 | 20 | 100 | 80 | 200 | 3.6 |

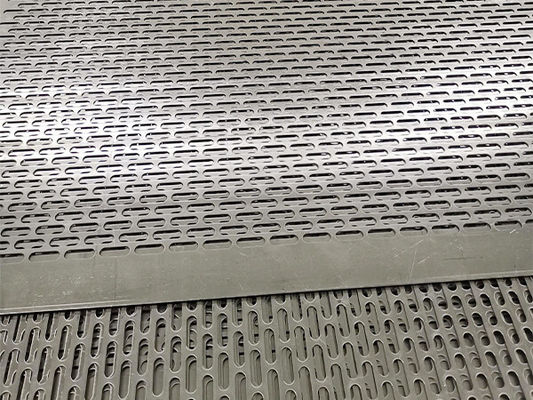

スロットホール perforated hole sheet-S0003

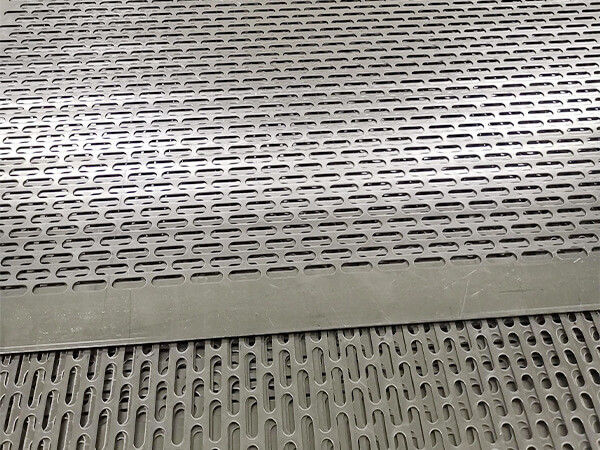

スロットホール perforated hole sheets-S0001 スロットホール perforated sheets-S0001 スロットホール perforated sheets-S0001 スロットホール perforated sheet-S0001
スロットホール perforated hole sheets-S0002 スロットホール perforated sheets-S0002 スロットホール perforated sheets-S0002 スロットホール perforated sheets-S0002 スロットホール perforated sheets-S0002
