商品の詳細:
お支払配送条件:
|
| 材料: | 鋼筋鋼板,不?? 鋼鋼板 | 厚さ: | 1.8〜6.5mm |
|---|---|---|---|
| メッシュ: | 3 - 15のmmの穴 | 表面仕上げ: | 自然 |
| 穴の形: | スロット | サイズ: | 1.0 x 2.0 m、1.2 x 2.4 m |
| ハイライト: | スロットホール孔金属,鋼鉄のスロットホール 金属の穴,1.2 x 2.4 m 孔付き金属 |
||
鉄筋鋼 穴付き穴付き金属網
製品説明

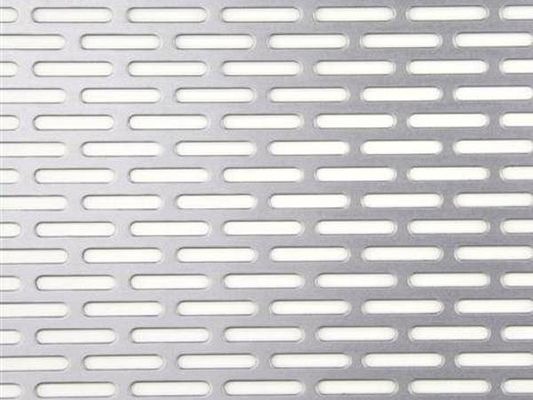

スロットホール孔状網は,端が丸いまたは四角形の細い穴を有する.スロットホール孔状シートは,スクリーニングと固体分類において重要な役割を果たします.装飾用にも広く使われています.
顧客の要求に応じて,様々なサイズと形状の穴を開けた金属網を提供することができます.
穴穴は2つの端の形を持っています. 四角端と丸い端,それぞれに直線と散らばったパターンがあります.ステップパターンのラウンドエンドスロットホールは,すべてのアプリケーションの範囲の中で最も人気があります.
丸い端 45° 傾斜パターン
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Ld 8 × 40 44 × 22 | 8 | 40 | 44 | 22 | 31.6 |
| Ld 8 × 45 44 × 22 | 8 | 45 | 44 | 22 | 35.8 |
| Ld 8 × 56 54 × 54 | 8 | 56 | 54 | 54 | 14.9 |
| Ld 10 × 25 26 × 26 | 10 | 25 | 26 | 26 | 33.8 |
| Ld 10 × 30 25 × 25 | 10 | 30 | 25 | 25 | 44.6 |
| Ld 10 × 30 30 × 30 | 10 | 30 | 30 | 30 | 30.9 |
| Ld 10 × 56 54 × 27 | 10 | 56 | 54 | 27 | 36.9 |
| Ld 12 × 39 38 × 38 | 12 | 39 | 38 | 38 | 30.3 |
| Ld 16 × 60 80 × 50 | 16 | 60 | 80 | 50 | 22.6 |
| Ld 20 × 45 42 × 42 | 20 | 45 | 42 | 42 | 46.1 |
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Lv 1 × 10 7 × 14 | 1 | 10 | 7 | 14 | 20.0 |
| Lv 1.5 × 12 ∙ 10.3 × 16 | 1.5 | 12 | 10.3 | 16 | 21.3 |
| Lv 1.5 × 20 4 × 50 | 1.5 | 20 | 4 | 50 | 29.5 |
| Lv 2 × 10 10 × 15 | 2 | 10 | 10 | 15 | 25.5 |
| Lv 2 × 20 10 × 25 | 2 | 20 | 10 | 25 | 31.3 |
| Lv 2.1 × 20 5 × 25 | 2.1 | 20 | 5 | 25 | 65.7 |
| Lv 2.4 × 20 5 × 25 | 2.4 | 20 | 5 | 25 | 74.8 |
| Lv 3 × 20 5.5 × 25 | 3 | 20 | 5.5 | 25 | 84.5 |
| Lv 3 × 20 8 × 26 | 3 | 20 | 8 | 26 | 55.8 |
| Lv 3 × 20 14 × 26 | 3 | 20 | 14 | 26 | 31.9 |
| Lv 4 × 20 10 × 25 | 4 | 20 | 10 | 25 | 61.2 |
| Lv 4 × 25 6.5 × 45 | 4 | 25 | 6.5 | 45 | 66.0 |
| Lv 4.5 × 20 8 × 25 | 4.5 | 20 | 8 | 25 | 85.6 |
| Lv 4.5 × 25 7 × 60 | 4.5 | 25 | 7 | 60 | 51.5 |
| Lv4.75 × 20 15 × 25 | 4.75 | 20 | 15 | 25 | 48.1 |
| Lv 5 × 20 20 × 25 | 5 | 20 | 20 | 25 | 37.9 |
| Lv 5 × 30 9 × 35 | 5 | 30 | 9 | 35 | 91.8 |
| Lv 6 × 20 24 × 248 | 6 | 20 | 24 | 24.8 | 37.7 |
| Lv 6 × 20 26 × 40 | 6 | 20 | 26 | 40 | 21.6 |
| Lv 7 × 20 13 × 475 | 7 | 20 | 13 | 47.5 | 41.9 |
| Lv 7 × 25 12 × 30 | 7 | 25 | 12 | 30 | 91.4 |
| Lv 7 × 25 30 × 30 | 7 | 25 | 30 | 30 | 36.5 |
| Lv 8 × 40 26 × 475 | 8 | 40 | 26 | 47.5 | 49.6 |
| Lv 10 × 40 20 × 50 | 10 | 40 | 20 | 50 | 75.7 |
丸い端直線パターン
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Lg 2.4 × 20 5 × 25 | 2.4 | 20 | 5 | 25 | 37.4 |
| Lg 3 × 25 8 × 29 | 3 | 25 | 8 | 29 | 31.5 |
| Lg 4.5 × 20 8 × 25 | 4.5 | 20 | 8 | 25 | 42.8 |
| Lg 5 × 30 9 × 35 | 5 | 30 | 9 | 35 | 45.9 |
| Lg 6 × 38 11 × 52 | 6 | 38 | 11 | 52 | 38.5 |
| Lg 7 × 25 18 × 35 | 7 | 25 | 18 | 35 | 26.1 |
| Lg 8 × 40 14 × 92 | 8 | 40 | 14 | 92 | 23.8 |
| Lg 20 × 40 28 × 50 | 20 | 40 | 28 | 50 | 51.0 |
| Lg 20 × 40 28 × 48 | 20 | 40 | 28 | 48 | 53.1 |
スクエアエンド スターゲージパターン - 1
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Pv 2.6 × 25.2 13 × 30 | 2.6 | 25.2 | 13 | 30 | 33.6 |
| Pv 3.5 × 21 14 × 30 | 3.5 | 21 | 14 | 30 | 35.0 |
| Pv 5 × 10 14 × 20 | 5 | 10 | 14 | 20 | 35.7 |
| Pv 5.4 × 16 16 × 20 | 5.4 | 16 | 16 | 20 | 54.0 |
平方端直線パターン - 2
| ポイント | a (mm) | b (mm) | t (mm) | t1(mm) | P (%) |
|---|---|---|---|---|---|
| Pg 3.5 × 21 7 × 30 | 3.5 | 21 | 7 | 30 | 35.0 |
| Pg 3.5 × 21 14 × 30 | 3.5 | 21 | 14 | 30 | 17.5 |
| Pg 4 × 18 8 × 25 | 4 | 18 | 8 | 25 | 36.0 |
| Pg 4.2 × 16 7 × 20 | 4.2 | 16 | 7 | 20 | 48.0 |
| Pg 4.2 × 16 14 × 20 | 4.2 | 16 | 14 | 20 | 24.0 |
| Pg 5.4 × 16 16 × 20 | 5.4 | 16 | 16 | 20 | 27.0 |
| Pg 9.5 × 76.2 14 × 81 | 9.5 | 76.2 | 14 | 81 | 63.8 |
| Pg 11 × 60 28 × 92 | 11 | 60 | 28 | 92 | 25.6 |
| Pg 10.2 × 25.2 30 × 50 | 10.2 | 25.2 | 30 | 50 | 17.1 |
| Pg 15 × 25 18 × 28 | 15 | 25 | 18 | 28 | 74.4 |
| Pg 15 × 50 18 × 60 | 15 | 50 | 18 | 60 | 69.4 |
| Pg 20 × 100 80 × 200 | 20 | 100 | 80 | 200 | 3.6 |
スロットホール perforated hole sheet-S0003
スロットホール perforated hole sheets-S0001 スロットホール perforated sheets-S0001 スロットホール perforated sheets-S0001 スロットホール perforated sheet-S0001
スロットホール perforated hole sheets-S0002 スロットホール perforated sheets-S0002
