| 材料: | C45 | ||
|---|---|---|---|
| ハイライト: | 耐久性 の 単発 ローラー チェーン,耐久性のあるシングルピッチロールチェーン,C45 シングルピッチロールチェーン |
||
単ピッチロールチェーン
ANSIロールチェーン
ローラーチェーン - ANSI,BS/DN,抗腐食性および固定型
ローラーチェーンはコンベアベルトシステムの重要な部品とアクセサリーです.安定してスムーズな輸送と送信を保証するためにドライブシステムとしてロールホイールと組み合わせて使用されます.. 私たちはあなたのためにすべての種類のローラーチェーンを供給することができます. ただ,次の紹介を参照してください,そしてあなたにとって適した1つを決定します.詳細な仕様については,3つの方法があります.:

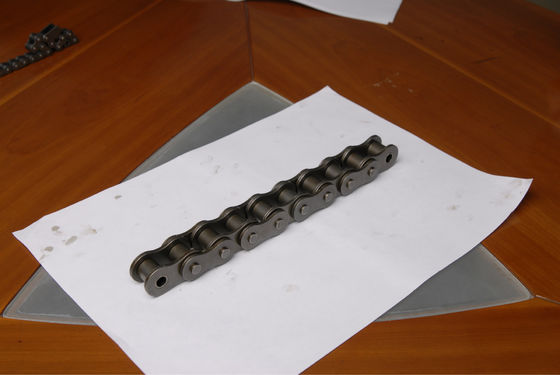

単ピッチロールチェーン
ANSI標準のローラーチェーンが アメリカで最も広く使用されている電源伝送チェーンです多くの産業の幅広いアプリケーションに対応するために構築されています.厳格な品質基準は チェーンが強さと信頼性の 要求事項に一貫して準拠することを保証しますANSI鎖は,より高い馬力の要求を持つアプリケーションのための複数のスレッドを含むいくつかのオプションで来ます.
| チェーン番号 | ピッチ | 内側幅 | ローラー直径 | 総幅 | ピン直径 | プレートの高さ | プレートの厚さ |
| # | P | b1 | d1 | L について | d2 | h2 | T |
| 25-1* | 4/4 | 1/8 | 0.130 | 0.311 | 0.091 | 0.228 | 0.030 |
| 35-1* | 3/8 | 3/16 | 0.200 | 0.488 | 0.141 | 0.346 | 0.050 |
| 40 - 1 | 1/2 | 5/16 | 0.312 | 0.653 | 0.156 | 0.469 | 0.060 |
| 41 - 1 | 1/2 | 4/4 | 0.306 | 0.541 | 0.141 | 0.390 | 0.050 |
| 50対1 | 5/8 | 3/8 | 0.400 | 0.815 | 0.200 | 0.585 | 0.080 |
| 60 〜 1 | 3/4 | 1/2 | 0.469 | 1.020 | 0.234 | 0.709 | 0.094 |
| 80から1 | 1 | 5/8 | 0.625 | 1.287 | 0.312 | 0.949 | 0.125 |
| 100から1 | 1 - 1 / 4 | 3/4 | 0.750 | 1.590 | 0.375 | 1.188 | 0.156 |
| 120 - 1 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 1 | 0.875 | 1.980 | 0.437 | 1.425 | 0.187 |
| 140 - 1 | 1〜3/4 | 1 | 1.000 | 2.141 | 0.500 | 1.663 | 0.219 |
| 160 - 1 | 2 | 1 - 1 / 4 | 1.125 | 2.551 | 0.562 | 1.889 | 0.250 |
| 180 〜 1 | 2 - 4 / 4 | 1-13/32 年 | 1.406 | 2.866 | 0.687 | 2.047 | 0.281 |
| 200から1 | 2 2/2 | 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 1.562 | 3.161 | 0.781 | 2.375 | 0.312 |
| 240-1 | 3 | 1 から 7 分の 8 | 1.875 | 3.760 | 0.937 | 2.791 | 0.375 |
ドールピッチ
ローラーチェーンは標準ローラーチェーンの2倍の長さのリンクを組み込み,長距離ドライブ,低速から中速のアプリケーションのために設計されており,少なくとも24本の歯を持つ歯輪を使用しています.標準チェーンよりも高い作業負荷に対応するために,より厚いサイドプレートで生産されていますより頑丈な側板により,重いローラーチェーンが長期間強さと安定性を保ちます.
ホールピンチェーン
鎖の重さを減らすだけでなく 鎖の重さを減らししかし,それはまた,製品輸送のためのチェーンを通して拡張ピンを配置する能力を与えます多くの用途には,パン屋,空心輸送機,エレベーター,家禽,農業,および他の幅広い用途が含まれます.
| サイズ | ピッチ (P) | (W) | (R) | (D) | (d) について | ホールピン長さ | (F) | (H) | (T) | 体重 |
| 40HP | 0.500インチ | 0.313" | 0.312" | 0.221" | 0.157" | 0.689" | 0.689" | 0.472 " | 0.059" | 0.35ポンド/FT |
| 50HP | 0.625" | 0.375インチ | 0.400インチ | 0.283" | 0.202 " | 0.854 " | 0.854 " | 0.591" | 0.079" | 0.58ポンド/FT |
| 60HP | 0.750" | 0.500インチ | 0.469インチ | 0.333" | 0.236" | 1.055" | 1.055" | 0.713" | 0.094 " | 0.81ポンド/FT |
| 80HP | 1.000" | 0.625" | 0.625" | 0.449" | 0.318" | 1.276" | 1.276" | 0.950" | 0.125インチ | 1.46ポンド/FT |

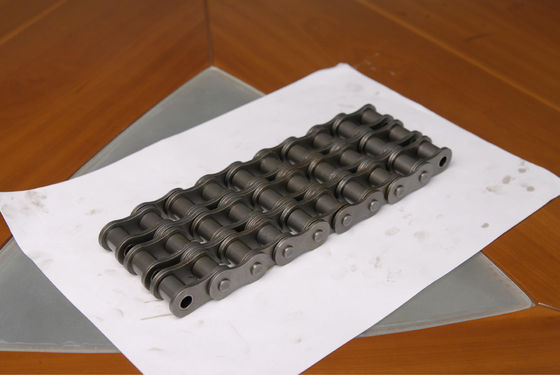

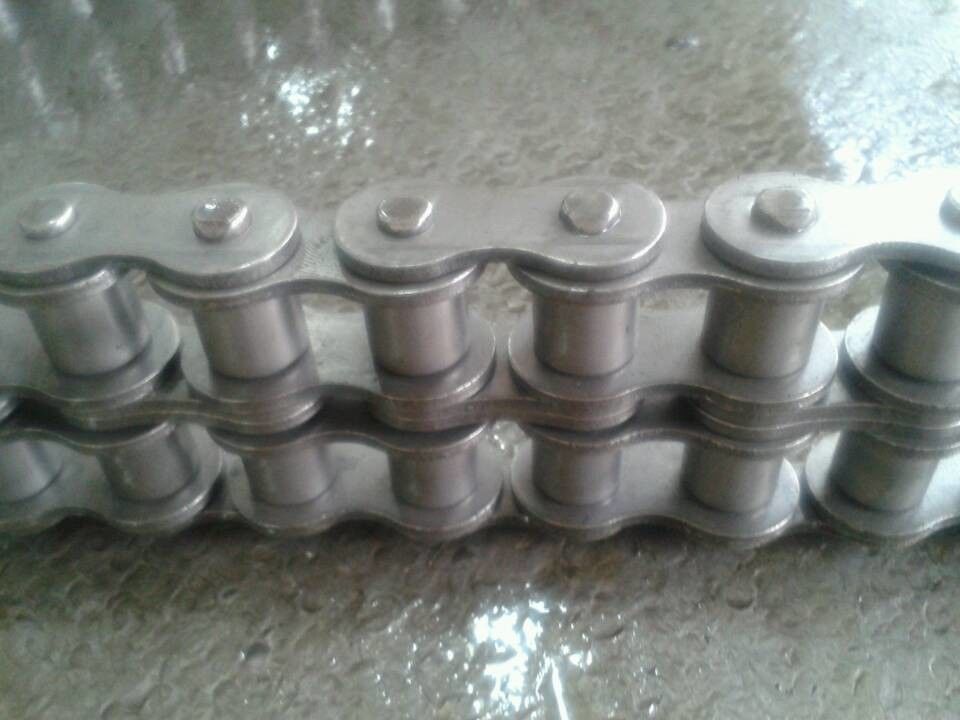

複数の鎖のローラーチェーン
複数の鎖のローラーチェーンは,ANSIまたはメトリックの相当数よりも複数のスタンド数が強いように設計されています.例として,80-2のダブルロールチェーンは,ANSI 80-1のシングルチェーンの強度を"倍"する.業界をリードする 拉伸強度と性能要因で 印象に残るでしょう我々は,あなたのアプリケーションのために複数のストランドロールチェーンを持っていることを確信している耐腐蝕性のある多鎖のローラーチェーンも提供しています ステンレスやニッケルやコーティングなどです
| サイズ | ピッチ (P) | (K) | (W) | (R) | (D) | (F) | (T1) | (T2) | (H) | 体重 (LBS/FT) | ||
| 04B-2 | 0.236" | 0.217" | 0.110" | 0.158インチ | 0.073" | 0.524" | - そうだ | - そうだ | 0.197インチ | 0.154 | ||
| 05B-2 | 0.315" | 0.222 " | 0.118" | 0.197インチ | 0.091" | 0.571" | - そうだ | - そうだ | 0.280インチ | |||
| 06B-2 | 0.375インチ | 0.403" | 0.225" | 0.250インチ | 0.129" | 0.941" | 0.039" | 0.051" | 0.323" | 0.496 | ||
| 08B-2 | 0.500インチ | 0.548インチ | 0.305" | 0.335" | 0.175インチ | 1.260インチ | 0.059" | 0.059" | 0.469インチ | 0.872 | ||
| 10B-2 | 0.625" | 0.653" | 0.380インチ | 0.400インチ | 0.200インチ | 1.457インチ | 0.059" | 0.059" | 0.579" | 1.127 | ||
| 12B-2 | 0.750" | 0.766" | 0.460インチ | 0.475" | 0.225" | 1.697" | 0.071" | 0.071" | 0.634" | 1.529 | ||
| 16B-2 | 1.000" | 1.255" | 0.670" | 0.625" | 0.326" | 2.756" | 0.126" | 0.157" | 0.819" | 3.433 | ||
| 20B-2 | 1.250インチ | 1.435" | 0.770" | 0.750" | 0.401" | 3.169" | 0.138インチ | 0.177" | 1.024" | 5.076 | ||
| 24B-2 | 1.500インチ | 1.904 " | 1.000" | 1.000" | 0.576" | 4.217" | 0.197インチ | 0.236" | 1.224" | 9.321 | ||
| 28B-2 | 1.750" | 2.345" | 1.220インチ | 1.100インチ | 0.626" | 5.083" | - そうだ | - そうだ | 1.457インチ | 11.09 | ||
| 32B-2 | 2.000" | 2.305" | 1.220インチ | 1.150インチ | 0.701" | 5.102 " | - そうだ | - そうだ | 1.662 " | 14.029 | ||
| 40B-2 | 2.500インチ | 2.846" | 1.500インチ | 1.550" | 0.901" | 6.358インチ | - そうだ | - そうだ | 2.083" | 21.378 | ||
| 48B-2 | 3.000" | 3.599" | 1.800インチ | 1.900インチ | 1.151" | 7.803" | - そうだ | - そうだ | 2.512" | 33.4 | ||
| 56B-2 | 3.500インチ | 4.197インチ | 2.100インチ | 2.125インチ | 1.351" | 9.039" | - そうだ | - そうだ | 3.063" | 46.765 |
