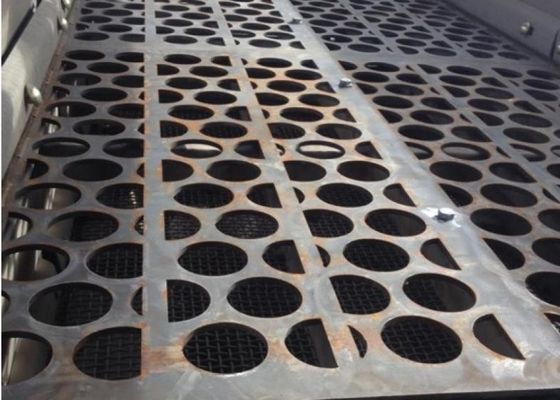

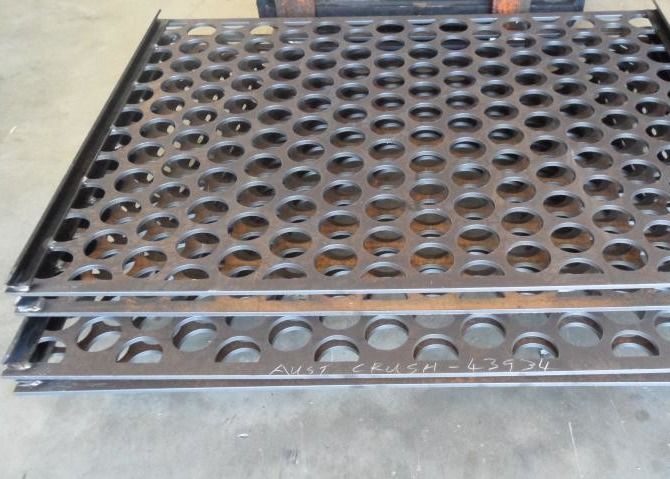

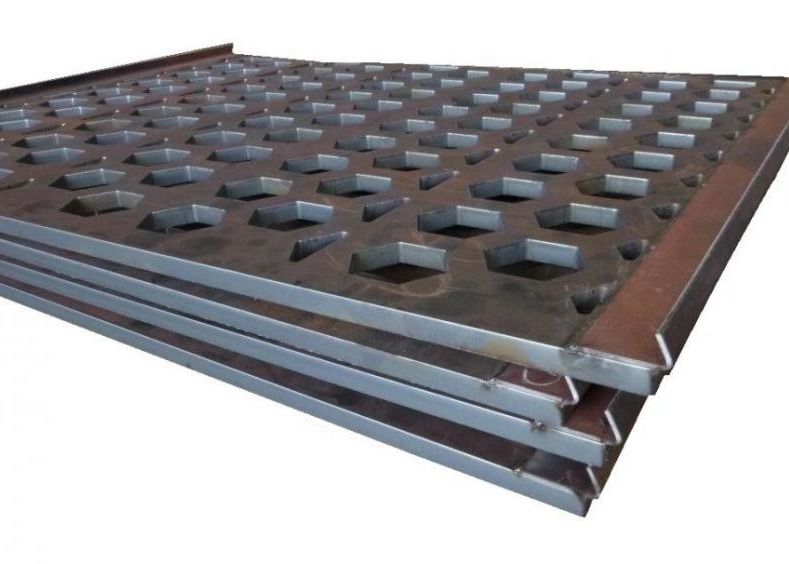

硬さ NM 鉄鋼 金属 パンチプレートのスクリーニング

パンチプレートメッシュ砂岩のスクリーニング材料として用いられる.また,スカルピングスクリーニングにも用いられる.粗い,重度のスクリーニングに耐えるため,他のスクリーニングよりも長持ちする.製品が環境を要求している.

1孔付き振動スクリーン - 規格
量 - 同じ厚さ,幅,長さ,穴,棒のパフォーレートスクリーンプレートの数を指定する.

2厚さ - インチまたは計測数で指定します.

● 1. 鉄 ― 米国 の 鉄鋼 テーブル を 用い て ください.

● 2. ステンレス スチール - アメリカ の ステンズ グラフ を 用い て ください.

● 3. モネル - アメリカ 州 統計 表 を 用い て ください.

● 4. 銅,銅,モンツ金属,アルミニウム - B&S Ga. 表を使用する.

3金属タイプ - 必要な金属の種類を指定します. 鋼板:最低0.20°C,最低0.40°Nを使用します. 耐磨鋼板 (AR),最低0.35°C,最低1.20°N.

4. 幅 - "幅"は,材料の流れに直角の寸法である.全体幅を指定する.フックフレンズが必要な場合は:"幅 (フックフレンズの外で測定する)." 幅の許容度プラス0"マイナス1/4"

5. 長さ - "長さ"は,スクリーニング中の材料の流れに平行するパフォーレートスクリーンプレートの寸法である.全体長さを指定する.スクリーン長さの許容量:プラス 0"マイナス 1/4".

6穴位 サイズ & 形状 - 穴位 が 入手 できる の は ここ を クリック し て ください.

7孔穴の配置 - 段階的な配置 (600 パターン) が標準です.孔穴は通常,スクリーニング中の材料の流れの方向に段階的に配置されます.

8. 棒 - "棒"は,孔隙間の金属であり,孔隙が最も近い点で測定されます.棒の幅を指定します.

9振動するスクリーンにパフォーラードスクリーンプレートを固定する方法:

● 1. フックフレンズ - 標準的な"緊張型"の振動スクリーンでは"フックフレンズ"を指定してください.

● 2.振動スクリーンのフレームにボルト -

● 3. 穴付きスクリーンプレートは,ボルトの穴の位置,サイズ,種類を示すスケッチを提出します.

● 4. また,孔付きスクリーンプレートの側面と端の空白辺の幅を指定する.

10. クローネッドスクリーン - スクリーンプレートが"クローネッド"される場合は,中央線で測定されたクローネの量を指定します.厚さ1/16インチ以上のスクリーンの標準冠は,次のように配置されます.3'または4'幅の振動スクリーンには -1/2"の冠 5'幅の振動スクリーンには -3/4"の冠 6'幅の振動スクリーンとより広い -1"の冠

11その他の情報:

● 1. スロット付き孔穴の場合 - 孔穴の長さの寸法が,孔付きスクリーンプレートの幅または長さの平行であるかどうかを指定します.

● 2. 材料 の 流出 を 分散 する ため や 遅らせる ため に 画面 を "波紋 状" に する の で ある か は 指定 し て ください.

● 3. 大きすぎた 素材 を 脱ぐ ため に "滑り棒" を 必要 と する スクリーン の 場合,棒 の サイズ と 位置 を 指定 し て ください.振動器 の メーカー,モデル,サイズ を 記載 し て ください.

12クランプバー (スカートボード) - 標準品として供給され,またはあなたの要求に応じて,丸いまたは四角形の穴を持つまたは持たない.

材料:

薄型鋼やステンレス鋼で パンシングプレートやプラズマプロフィールを 幅広い範囲で提供できます

エッジタイプ:

45/60度折りたたみされた軽鋼板またはステンレス鋼板でシームレスで溶接

孔付き回転スクリーン - 規格
量 - 必要なスクリーンセクションの数を指定する (上記図参照).

厚さ - インチまたは計測数で指定する.

鉄鋼 - アメリカ合衆国 STD GA 表 11/42 修正

モネル - アメリカ合衆国 STD GA 表

ステンレス・スティール - アメリカ合衆国 ステンド・ガール 表

ブラス,マンツ,アルミ - B&S GA 表

金属タイプ - 必要な金属の種類を指定します. 鋼板:最低0.20C,最低0.40Mnを使用します. 耐磨性 (AR) 鋼板:最低0.35C,最低1.20Mn.

直径 - 孔付きスクリーンセクションの正確な外径または正確な内径をインチで指定する.

長さ - スクリーンセクションの長さを指定します (上の図を参照). スクリーン長さの許容量:プラス0"マイナス1/4".

穴開いたサイズと形状 - 穴開いた形状については,ページ 4 を参照してください.

孔隙の配置 - 回転型スクリーンで使用される孔隙型スクリーンプレートには,段階的な配置 (600パターン) が標準である.

棒 - "棒"は,孔隙間の金属であり,孔隙が最も近い点で測定されます.棒の幅を指定します.

セグメント - 各セクションに含まれるセグメントの数を指定する. (上記図を参照).

孔付きスクリーンプレートセグメントを組んでセグメントやシリンダーを作る方法

バット関節 - 固定されていません.

バット関節 - スタンダードクリップ

バット関節 - 標準ストラップ

膝関節 - STD. 膝関節は 11/2 "から 2" (最低 11/2 ").

その他の情報 - フレームに固定するためのボルトの穴または特定の縁が要求されている場合は,スケッチを提出してください.

穴穴の配置が重要であればスロットの長度がスクリーンセクションの長さに平行するか,スクリーンセクションの周長に平行するか.
