商品の詳細:
お支払配送条件:
|
| 穴の形: | 方形,長方形 | 幅: | 1~6m |
|---|---|---|---|
| 穴の大きさ: | 5cm | 材料: | 黒い線または電圧線 |
| オペレーション: | 全自動 | 制御システム: | PLCのタッチ画面 |
| 電圧: | 220V/380V/415V/440V | 溶接頭材料: | 高クロム銅 |
| ハイライト: | 塀の網の溶接機,金網の溶接機 |
||
溶接された建築パネルロール・メッシュ溶接機 自動とPLC制御
1飼料材料:
ワイヤは,自動直線と切断機械で作られ,コイルワイヤの材料から直線および切断されます.
工人によって対応するワイヤに挿入される模具に,そして交接ワイヤは,自動的に,交接ワイヤシステムから1つずつ落ちる
2溶接網パネルシステム:
主機は溶接を開始し,同期制御技術を採用し,分岐制御の溶接時間と溶接時間はパナソニック (日本) PLCデジタルプログラミングシステムによって制御されます.そして,網膜の開口サイズは,タッチスクリーンで直接入力することによってのみ調整できます.1つの網状シートの1つの片に異なる編み距離が存在する可能性があります.
3図面の網状パネルシステム:
パナソニック (日本) の伺服モーターは,1つの網状パネルが完成し,自動網状接続・放電システムが起動するまで,自動網状パネルの描画プロセスをすべて制御する.次のメッシュの溶接が開始されます..
詳細
| モデル | QJ-04 | 溶接電極 | 48個 |
| 線直径 | 2.5mm-6mm | 溶接速度 | 50/75回/分 |
| 長度線空間 | 50mm~300mm | 定数電力の量 | 125kva*6個 |
| 横線間隔 | 25/12.5mm~300mm | 必要な電源 | ミニ.160kva |
| メッシュの幅 | マックス2.5m | 体重 | 4.2T |
| メッシュの長さ | 最大6m | 総サイズ | 5.4m*3.2m*1.7m |
| 長度線供給 | 前もって直した&前もって切った | クロスワイヤの供給 | 前もって直した&前もって切った |
ワイヤの直径:1.8-3mm/2-3.5mm/2-4mm
長度線間隔: 50~200mm
横線間隔:最小25mm/12.5mm
メッシュ幅:最大1.2m 最大1.6m
長度線供給:コイルから自動
クロスワイヤの供給:コイルから自動
メッシュを引く:パナソニックのサーボモーター
溶接速度:60~120回/分
メッシュタイプ:パネルメッシュまたはロールメッシュ
注記:ワイヤの直径が2.5mm-5mmである場合,最小経緯線間隔は50mmです. 1つのトランスフォーマーが8つの溶接電極を制御します.最大48個を使用できます.最小長度線間隔は100mmである1つのトランスフォーマーで4つの電極を制御する 最大24個が使えます
適用材料: 溶接機は,様々な金属ワイヤを溶接するのに適しています: ステンレス鋼のワイヤ,低炭素鋼のワイヤ,丸い鋼棒,リブ鋼棒
適用 網状パネル: 建築,建設のための強化網状パネルとして広く使用される溶接網状パネル;鉄道のワイヤ網網フェンス,セキュリティフェンスなど.
熱帯網のフェンスパネルを溶接する機械
フェンス・メッシュ・パネル・ウェルディング・マシン,またセキュリティ・フェンス・マシン,アンチ・クライミング・フェンス・ウェルディングとも呼ばれる
レンガの網,道路の網,強化網,棚,爆発防止の壁などを作る機械

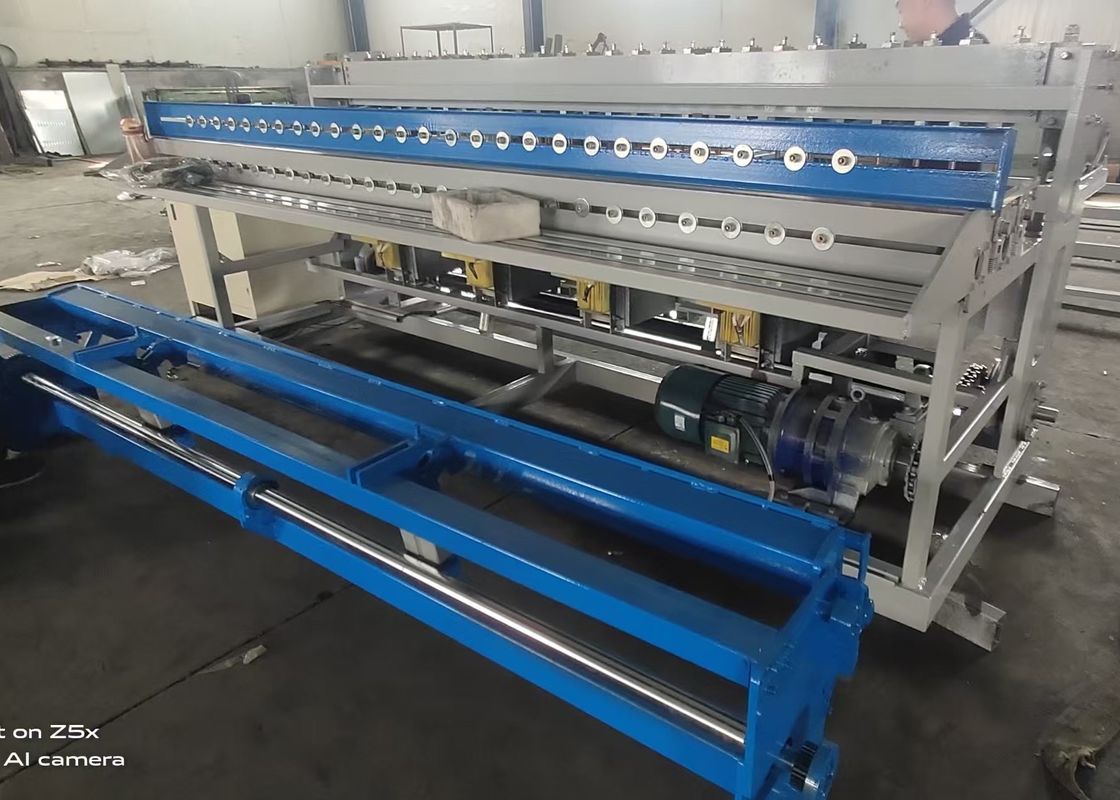

マシン画像
パナソニック,シュナイダー,ABB,SMC,Igusの電気部品
タッチスクリーンインターフェース
横線空間と溶接電流のPLC制御
前に直したワイヤと切ったワイヤ
パナソニックのサーボ技術で 網を引っ張ります
純溶接電極,上方 Φ20*120mm,下部 20*20*20mm
水冷却システム
ブレーキモーターと減速器が主軸を直接接続する.
高精度な網状
フェンスメッシュ溶接機 機能の特徴と利点:
1この機械は,電気と電子の同期制御技術を採用し, デジタルと統合電路から構成される分離相の溶接と溶接時間の両方.入力パネルは,タッチスクリーンとボタンの2種類があります精巧で合理的な プレッシングと別々の溶接
2溶接電力は電力です. 横線はステップモーターで駆動されるホッパーから供給されます.そして線ワイヤーはブレーキモーター駆動車によって供給され,メッシュはステップモーター駆動車によって引っ張られています.
3横線と線線の両方が,特別の直線と切断機械によって前もって直し,前もって切断されます.
4機械の最大の利点は,同じ網で異なる交差があることです.
5溶接電極とトランスフォーマーには水冷却システムがあり,機械の寿命と作業時間を延長します.
