商品の詳細:
お支払配送条件:
|
| タイプ: | G325/30/100 | 棒タイプ: | 歪んだ棒 |
|---|---|---|---|

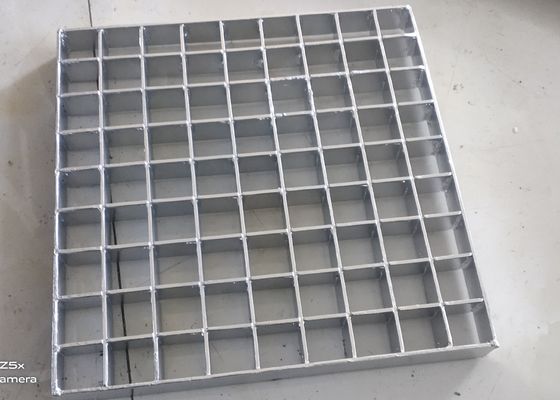

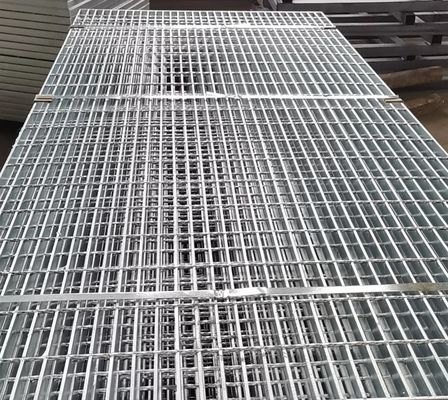

| 寸法: | 1000x5800mm | 名前: | 電流を通された鋼鉄私道は格子に火格子を付けます |
| ハイライト: | 電流を通された格子,亜鉛メッキ鋼格子 |
||
1、紹介：
スチールグレーティングは、切削、切開、開口、加工などのオーバーロックプロセス、および顧客の要求に合わせて完成品に溶接された抵抗溶接機の高圧スペーシングで、平鋼製のよこ糸配置に従ってベアリングバーとクロスバーによって作られています。
2.鋼の格子仕様 - 亜鉛メッキ鋼のドライブウェイ格子を格子
パネルサイズ（ブラックグレーティング）：1000x5800mmまたは1000x6000mm
| ベアリングバーのピッチ | クロスバーピッチ | 荷重スチールサイズ（幅×厚さ） | |||||
| 20×3 | 25×3 | 32×3 | 40×3 | 20×5 | 25×5 | ||
| 30 | 100 | G203 / 30/100 | G253 / 30/100 | G323 / 30/100 | G403 / 30/100 | G205 / 30/100 | G255 / 30/100 |
| 50 | G203 / 30/50 | G253 / 30/50 | G323 / 30/50 | G403 / 30/50 | G205 / 30/50 | G255 / 30/50 | |
| 40 | 100 | G203 / 40/100 | G253 / 40/100 | G323 / 40/100 | G403 / 40/100 | G205 / 40/100 | G255 / 40/100 |
| 50 | G203 / 40/50 | G253 / 40/50 | G323 / 40/50 | G403 / 40/50 | G205 / 40/50 | G255 / 40/50 | |
| 60 | 50 | - | G253 / 60/50 | G253 / 60/50 | G403 / 60/50 | G205 / 60/50 | G255 / 60/50 |
| ベアリングバーのピッチ | クロスバーピッチ | 荷重スチールサイズ（幅×厚さ） | |||||
| 32×5 | 40×5 | 45×5 | 50×5 | 55×5 | 60×5 | ||
| 30 | 100 | G325 / 30/100 | G405 / 30/100 | G455 / 30/100 | G505 / 30/100 | G555 / 30/100 | G605 / 30/100 |
| 50 | G325 / 30/50 | G405 / 30/50 | G455 / 30/50 | G505 / 30/50 | G555 / 30/50 | G605 / 30/50 | |
| 40 | 100 | G325 / 40/100 | G405 / 40/100 | G455 / 40/100 | G505 / 40/100 | G555 / 40/100 | G605 / 40/100 |
| 50 | G325 / 40/50 | G405 / 40/50 | G455 / 40/50 | G505 / 40/50 | G555 / 40/50 | G605 / 40/50 | |
| 60 | 50 | G325 / 60/50 | G405 / 60/50 | G455 / 60/50 | G505 / 60/50 | G555 / 60/50 | G605 / 60/50 |
3 。 亜鉛メッキされたスチールドライブウェイの仕様
| ベアリングバータイプ | 平らな棒 | 私はバー | 鋸歯状バー | |
| クロスバータイプ | ツイストバー | 丸棒 | 平らな棒 | |
| 生産工程 | 溶接された | 圧力ロック | ||
| 表面処理 | セルフカラー | 亜鉛メッキ | 描きました | |
| 応用 | プラットフォーム | 歩道と床 | トレンチカバー | スチール階段トレッド |
| 吊り天井 | バリアフェンス |
ベアリングバータイプ：
鋸歯状、フラット型、I型
4. 鋼格子標準 - 亜鉛メッキされたCatwalk鋼格子
| スチール格子標準 | |||
| スチール格子標準 | スチールスタンダード | 亜鉛メッキ規格 | |
| 中国標準 | YB / T 4001.1-2007 | GB700-88 | GB / T13912-2002 |
| アメリカスタンダード | ANSI / NAAMM（MBG531） | ASTM（A36） | ASTM（A123） |
| イギリス標準 | BS4592 | BS4360（43A） | BS729 |
| オーストラリアスタンダード | AS1657 | AS3679 | AS1650 |
| Deutsche Standard | DIN24537 | DIN17100-80 | DIN50976 |
